Le réglage de l'injection consiste à ajuster le mélange air-carburant d'un moteur de moto afin d'optimiser la combustion, la puissance et le rendement. Ce processus est communément appelé réglage du rapport air-carburant (AFR) et s'applique aussi bien aux moteurs à injection électronique (EFI) modernes qu'aux moteurs à carburateur traditionnels. Le rapport stœchiométrique cible pour un moteur essence est de 14,7:1 (14,7 parts d'air pour une part de carburant) pour une combustion complète. Comprendre le fonctionnement du réglage de l'injection sur une moto permet de prendre des décisions éclairées concernant l'amélioration des performances, la consommation de carburant et la longévité du moteur.
Comment fonctionne le réglage du carburant sur les motos modernes à injection électronique ?
Les motos modernes à injection électronique (EFI) utilisent le calculateur moteur (ECU) pour gérer l'injection de carburant en temps réel. L'ECU reçoit les signaux de plusieurs capteurs, notamment le capteur de pression absolue du collecteur d'admission (MAP), le capteur de régime moteur et le capteur de température de l'air d'admission, puis calcule la durée d'injection précise nécessaire pour maintenir le rapport air/carburant cible. Ce processus se répète des centaines de fois par seconde, ce qui rend l'injection électronique beaucoup plus réactive que n'importe quel système manuel.
Le système d'injection électronique (EFI) se distingue des systèmes plus anciens par son processus de rétroaction en boucle fermée. Une sonde à oxygène (O2) placée dans l'échappement mesure le rapport air/carburant (AFR) réel des gaz brûlés et transmet l'information au calculateur. Si le mélange est trop riche ou trop pauvre, le calculateur corrige immédiatement la durée d'injection. Ce réglage continu en boucle fermée assure un AFR constant quelles que soient les conditions, des démarrages à froid matinaux à la conduite sur autoroute.
Les cartographies d'injection et d'allumage sont essentielles au réglage de l'injection électronique. Une cartographie d'injection est un tableau tridimensionnel qui représente la durée d'injection en fonction du régime moteur et de la position de l'accélérateur. Les préparateurs modifient ces tableaux pour optimiser le comportement du moteur et ainsi augmenter la puissance, réduire la consommation ou améliorer la réactivité de l'accélérateur.

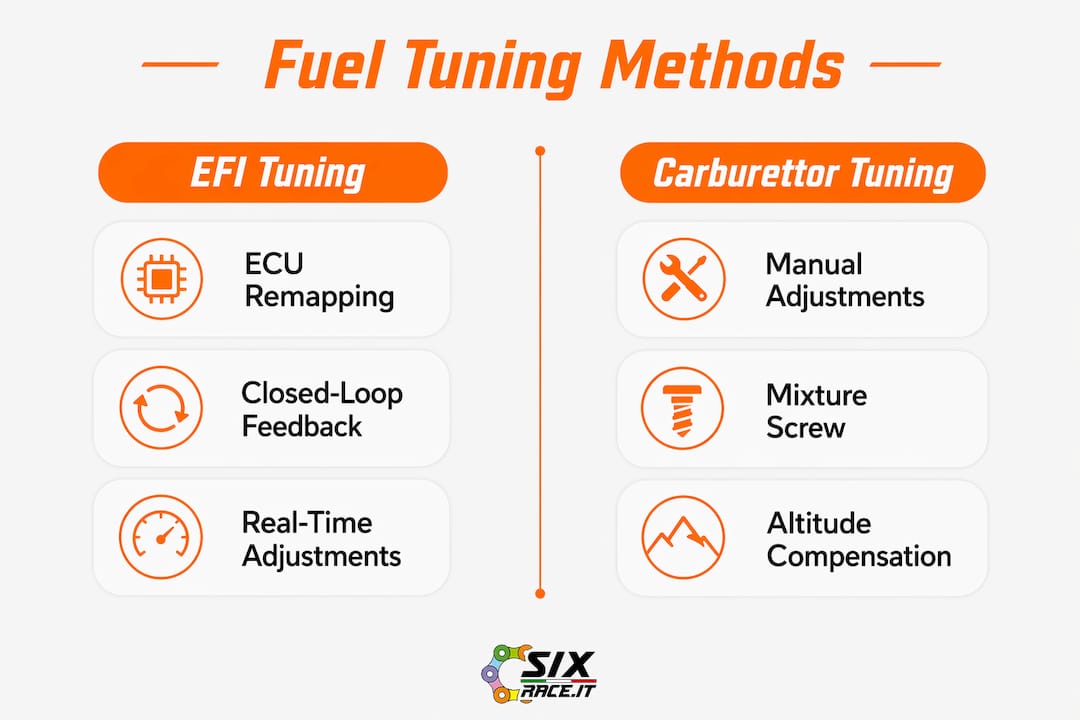

Reprogrammation du calculateur moteur vs boîtiers additionnels
Il existe deux méthodes principales pour modifier le calibrage EFI d'une moto.
- La reprogrammation du calculateur moteur (ECU) modifie les cartographies logicielles internes. Elle préserve tous les systèmes de sécurité d'origine, notamment la protection contre la surchauffe et le limiteur de régime. Une reprogrammation professionnelle du calculateur moteur peut améliorer les performances et le couple du moteur de 15 à 30 %.
- Les boîtiers additionnels interceptent les signaux des capteurs entre ces derniers et le calculateur, en leur fournissant des données modifiées pour tromper ce dernier et influencer l'injection de carburant. Plus faciles à installer et à retirer, ils peuvent cependant désactiver les systèmes de sécurité du calculateur, ce qui risque d'augmenter la consommation de carburant et d'accélérer l'usure du moteur.
- Les modules additionnels s'intercalent entre le calculateur d'origine et les injecteurs, apportant des corrections à la cartographie moteur d'origine. Ils offrent un compromis en termes de coût et de réversibilité, même s'ils ne peuvent égaler la profondeur d'une reprogrammation complète.
Conseil de pro : Demandez toujours une reprogrammation réversible à un préparateur qualifié. Un professionnel compétent conservera une copie de votre cartographie d'origine, ce qui permettra de restaurer les paramètres d'usine du calculateur à tout moment.
Pour les motards qui souhaitent un point de départ structuré, le guide d'installation du contrôleur de carburant de Sixrace décrit le processus étape par étape.
Quelles sont les méthodes de réglage du carburant pour les motos à carburateur ?
Le réglage d'un carburateur est une opération manuelle qui exige patience et méthode. Contrairement à l'injection électronique, il n'y a pas de calculateur pour effectuer des corrections automatiques. Le pilote ou le mécanicien doit ajuster les composants physiques et observer directement la réponse du moteur.
Le réglage de la vis de richesse commence généralement par un desserrage de 1,5 à 2 tours à partir de sa position complètement serrée. Ce réglage de base convient à la plupart des configurations à carburateur unique et assure un ralenti stable sans noyage. Ensuite, on procède au réglage fin.
Suivez ces étapes pour un réglage précis du mélange air-carburant du carburateur :
- Laissez le moteur chauffer complètement. Le réglage du carburateur à froid est peu fiable ; le mélange se comporte différemment à température de fonctionnement. Laissez tourner le moteur pendant au moins dix minutes avant de toucher à la vis de richesse.
- Dévissez la vis de richesse d'un quart de tour. Attendez 30 secondes que le moteur se stabilise avant de procéder à un autre réglage.
- Soyez attentif au ralenti le plus haut et le plus régulier. Le moteur réagira en augmentant le régime de ralenti lorsque le mélange air/carburant se rapprochera du réglage optimal.
- Une fois le mélange réglé, ajustez la vis de ralenti pour ramener le régime de ralenti au régime spécifié par le fabricant.
- Effectuez un essai en charge. Roulez à faible ouverture des gaz et vérifiez s'il y a des hésitations (mélange pauvre) ou des ratés (mélange riche). Retournez à l'établi et répétez les réglages si nécessaire.
Signes courants d'un mélange incorrect
Un mélange riche encrasse les bougies, entraîne une surconsommation de carburant et dégage une forte odeur d'échappement. Un mélange pauvre provoque des bougies blanches ou cloquées, une surchauffe et une réponse à l'accélérateur molle et hésitante. Ces deux problèmes accélèrent l'usure du moteur s'ils ne sont pas corrigés.
Les conditions environnementales compliquent considérablement le réglage du carburateur. En altitude, l'air plus raréfié contient moins d'oxygène ; il peut donc être nécessaire de changer l'aiguille ou le gicleur principal pour éviter un mélange trop riche. Les variations de température entre les saisons peuvent modifier le mélange au point d'affecter sensiblement les performances.
Conseil de pro : Tenez un journal de réglages. Notez le nombre de tours de la vis de richesse, la température ambiante et l’altitude pour chaque session. Ces informations seront précieuses pour diagnostiquer d’éventuels problèmes ou retrouver un réglage optimal.
Pourquoi un rapport air-carburant correct est-il essentiel pour le réglage d'une moto ?
Le rapport stœchiométrique de 14,7:1 représente l'équilibre chimique idéal pour une combustion complète dans un moteur à essence. À ce rapport, tout le carburant disponible brûle intégralement, produisant un maximum d'énergie avec un minimum de pertes. Tout écart par rapport à cet objectif, dans un sens ou dans l'autre, a des conséquences mesurables sur la puissance, la consommation et la durée de vie du moteur.
| Condition AFR | Effet sur la puissance | Effet sur le moteur | Aspect de la bougie d'allumage |
|---|---|---|---|
| Trop riche (inférieur à 14,7:1) | Perte de puissance, réponse lente | Accumulation de carbone, bougies encrassées | Noir et suie |
| Stœchiométrique (14,7:1) | efficacité de combustion optimale | combustion propre, températures stables | beige clair ou gris |
| Légèrement maigre (supérieur à 14,7:1) | Gain de puissance marginal possible | températures de combustion plus élevées | Blanc ou gris clair |
| Très maigre (bien au-dessus de 14,7:1) | Perte de puissance importante, ratés d'allumage | Risque de surchauffe et d'endommagement du piston | Blanc, cloqué ou craquelé |
Un mélange riche gaspille du carburant et encrasse les soupapes et les têtes de piston avec des dépôts de carbone. Un mélange pauvre, quant à lui, fait grimper la température de combustion à des niveaux dangereux. Un fonctionnement prolongé en mélange pauvre est l'une des principales causes de défaillance des pistons sur les moteurs refroidis par air. Un réglage précis du rapport air/carburant, que ce soit par le biais du capteur d'injection électronique ou par un réglage minutieux du carburateur, protège le moteur tout en offrant la réactivité attendue par les motards.
Une réponse fluide à l'accélération est directement liée à un rapport air/carburant correct sur toute la plage de régime, et pas seulement au ralenti. Une moto qui broute au démarrage ou qui présente des à-coups à mi-régime souffre presque toujours d'un problème de rapport air/carburant dans une partie spécifique de la cartographie d'injection.
Comment les professionnels abordent-ils le réglage du carburant pour optimiser les performances et l'efficacité ?
Les préparateurs professionnels considèrent le réglage de l'injection comme un élément d'un système plus global. L'optimisation de la consommation vise à équilibrer le couple, la gestion de l'air et l'avance à l'allumage, et privilégie souvent la consommation et la longévité du moteur au détriment de la vitesse de pointe. Cette approche est particulièrement visible en endurance, où le rendement moteur sur une longue distance prime sur la puissance maximale.
Une séance de réglage professionnelle suit généralement cette structure :
- Passage au banc d'essai de puissance. Le préparateur enregistre la puissance, le couple et le rapport air/carburant sur toute la plage de régime avant toute modification des réglages. Ceci permet d'établir un point de référence.
- Enregistrement des données en conditions réelles. Des capteurs enregistrent le rapport air/carburant, la position de l'accélérateur et le régime moteur pendant la conduite. Ceci permet de déceler les problèmes qui pourraient échapper à un test statique au banc d'essai.
- Réglage de l'avance à l'allumage. Avancer l'allumage augmente la puissance, mais accroît le risque de cliquetis. Retarder l'allumage protège le moteur, mais au détriment de la puissance. Les cartographies d'injection et d'allumage sont réglées simultanément, et non séparément.
- Tests itératifs au banc d'essai. Chaque modification de la cartographie est testée au banc d'essai et comparée à la configuration de référence. Les modifications sont apportées par petits incréments afin d'éviter de dépasser la valeur cible.
- Vérification sur route. La confirmation finale a lieu sur route, où les sollicitations réelles de l'accélérateur et les conditions de charge valident les résultats du banc d'essai.
Les préparateurs réputés insistent sur la reprogrammation réversible du calculateur moteur afin de protéger ce dernier et de garantir la conformité aux normes du constructeur. Une reprogrammation irréversible pose problème en cas de prise en charge sous garantie ou de mise à jour logicielle d'usine.
La mise au point durable intègre également la réduction des frottements et le réglage de la transmission, en plus des modifications apportées au système d'alimentation. Ces changements amplifient les gains d'efficacité obtenus grâce au calibrage du rapport air/carburant et offrent une amélioration plus globale de l'expérience de conduite.
Conseil de pro : Demandez à votre préparateur une courbe AFR imprimée issue du passage au banc d'essai. Une courbe plate et régulière sur toute la plage de régime est la preuve la plus flagrante d'un bon fonctionnement de la cartographie d'injection. Les pics ou les creux indiquent des points à améliorer.
Les motards à la recherche de produits de réglage Dynojet de qualité peuvent consulter la gamme de produits Dynojet chez Sixrace, qui propose des contrôleurs de carburant et des boîtiers de commande de puissance adaptés à une large gamme de modèles de motos.
Points clés à retenir
Un réglage correct du rapport air/carburant, que ce soit par reprogrammation du calculateur, par rétroaction EFI en boucle fermée ou par réglage précis du carburateur, est le facteur le plus important dans le réglage de l'injection d'une moto.
| Indiquer | Détails |
|---|---|
| L'AFR cible est de 14,7:1 | Ce rapport stœchiométrique assure une combustion complète et protège les composants du moteur. |
| L'EFI utilise une boucle de rétroaction fermée | Les capteurs O2 et MAP corrigent en permanence la durée d'injection afin de maintenir le rapport air/carburant cible. |
| Le réglage de base du carburateur est de 1,5 à 2 tours. | Commencez ici et ajustez par incréments de ¼ de tour seulement une fois que le moteur a atteint sa température de fonctionnement. |
| La reprogrammation du calculateur moteur est plus performante que les boîtiers additionnels. | La reprogrammation préserve les systèmes de sécurité et offre des gains de performance de 15 à 30 % ; les boîtiers de réglage comportent des risques pour le moteur. |
| Le calage de l'allumage et l'injection de carburant fonctionnent de concert. | Régler l'un sans l'autre donne des résultats incomplets et peut endommager le moteur. |
Le réglage du carburant est plus subtil que la plupart des motards ne le pensent.
J'ai passé des années à observer des motards chercher à gagner en puissance grâce à des modifications d'échappement et de filtres à air, pour ensuite s'étonner que leur moto soit moins performante qu'à l'origine. La réponse est presque toujours un problème d'alimentation. Les modifications apportées au moteur modifient les caractéristiques d'admission d'air, et si la cartographie d'injection n'est pas adaptée, le mélange air/carburant devient pauvre. Un moteur avec un mélange pauvre chauffe, hésite et s'use plus vite. La modification censée améliorer les performances les dégrade en réalité.
L'écart entre le réglage de l'injection électronique et celui du carburateur est plus important qu'on ne le pense. L'injection électronique est tolérante car le calculateur compense automatiquement les petites erreurs. Le réglage du carburateur, en revanche, est impitoyable. Un quart de tour de trop sur la vis de richesse peut transformer un moteur qui tournait bien en un véritable désastre. C'est pourquoi la méthode progressive est si importante. La patience est de rigueur.
Mon conseil le plus important : privilégiez la consommation de carburant autant que la puissance. Une moto optimisée pour l'efficacité chauffe moins, dure plus longtemps et coûte moins cher à entretenir. Les motards qui tirent le meilleur parti de leur machine ne recherchent pas systématiquement les chiffres maximaux au banc d'essai. Ce sont ceux qui comprennent qu'une puissance linéaire et constante sur toute la plage de régime est plus précieuse qu'un pic de puissance à haut régime. Si vous souhaitez améliorer les performances de votre moto sportive , commencez par optimiser l'alimentation en carburant avant de toucher à quoi que ce soit d'autre.
— Matteo
Sixrace : pièces et accessoires pour votre moto préparée
Le réglage du système d'injection est optimal lorsque le reste de votre moto est en parfait état. Sixrace propose une gamme soigneusement sélectionnée de composants et d'accessoires de performance de marques telles que Dynojet, Evotech Performance, HealTech et Gilles Tooling, tous adaptés à la marque, au modèle et à l'année de votre moto pour une compatibilité garantie.
Que vous installiez un contrôleur d'injection, remplaciez des consommables après une reprogrammation ou amélioriez les composants de protection, Sixrace propose une gamme complète. Chaque commande est expédiée avec suivi dans toute l'Europe, et le catalogue est conçu pour faciliter la recherche de la pièce qu'il vous faut. Visitez la boutique d'accessoires Sixrace et profitez de votre remise pour obtenir le meilleur prix sur les composants nécessaires à votre moto.
FAQ
Quel est le rapport air-carburant idéal pour une moto ?
Le rapport air/carburant stœchiométrique d'un moteur à essence est de 14,7:1. La plupart des systèmes d'injection électronique visent ce rapport dans des conditions de conduite normales, avec un léger enrichissement à plein régime pour un refroidissement et une puissance supplémentaires.
Est-il possible de régler le système d'alimentation en carburant de ma moto sans banc d'essai ?
Les motos à carburateur peuvent être réglées par ajustement progressif de la vis de richesse et par des essais routiers. Les motos à injection électronique bénéficient grandement des tests au banc d'essai, car la cartographie d'injection prend en compte des centaines de points de données que les seuls essais routiers ne permettent pas de vérifier avec précision.
Quelle est la différence entre la reprogrammation du calculateur et un boîtier de réglage ?
La reprogrammation du calculateur moteur modifie directement les cartographies logicielles d'origine tout en préservant les systèmes de sécurité intégrés. Un boîtier additionnel intercepte les signaux des capteurs externes et peut désactiver les protections du calculateur, augmentant ainsi le risque d'endommagement du moteur et de combustion incomplète.
Comment l'altitude influence-t-elle le réglage du carburant d'une moto ?
En altitude, la densité de l'air diminue, réduisant la quantité d'oxygène disponible pour la combustion. Le mélange air-carburant s'en trouve enrichi, ce qui entraîne une baisse de performance et une augmentation de la consommation de carburant. Les motos à carburateur peuvent nécessiter un gicleur principal plus petit ; les systèmes d'injection électronique compensent automatiquement grâce aux informations fournies par le capteur MAP.
À quelle fréquence faut-il vérifier le réglage du carburant ?
Le réglage de l'injection doit être revu après toute modification importante de l'admission, de l'échappement ou des composants internes du moteur. Il est également conseillé de le vérifier après une révision majeure ou si la moto est utilisée régulièrement à une altitude différente ou dans un climat sensiblement différent.
