La puesta a punto en banco de potencia para motocicletas consiste en evaluar y optimizar el rendimiento del motor mediante mediciones y ajustes especializados en un dinamómetro. Este dispositivo mide la potencia, el par motor, la relación aire/combustible y el avance del encendido en todo el rango de revoluciones por minuto (rpm) para ofrecer una visión completa del comportamiento del motor. Una sesión estándar en banco de potencia dura aproximadamente una hora e incluye la preparación, varias pruebas, el análisis de datos y un informe de rendimiento documentado. Tanto si conduces una moto deportiva, de turismo o de aventura, comprender este proceso te ayudará a tomar decisiones informadas sobre tu motor y las piezas que le instales.
¿Qué equipo y preparación se necesitan para una sesión en banco de pruebas?
Una sesión de prueba en banco de potencia requiere herramientas específicas y una rutina de preparación metódica antes de realizar cualquier prueba. Omitir pasos de preparación es la causa más común de resultados inexactos, por lo que los técnicos tratan esta fase con el mismo cuidado que la puesta a punto en sí.
En los talleres profesionales existen dos tipos principales de dinamómetros:
- Los dinamómetros inerciales miden la potencia acelerando un pesado tambor giratorio. Son fáciles de instalar y proporcionan una instantánea rápida de la potencia máxima.
- Los dinamómetros con freno utilizan un freno de corrientes de Foucault para mantener el motor a un régimen de revoluciones fijo. Proporcionan mediciones detalladas y precisas del par motor y la potencia en cada punto del rango de revoluciones.
Antes de que la moto se coloque en el rodillo, el técnico realiza una inspección completa. Esta incluye la presión de los neumáticos, la tensión de la cadena, el nivel de refrigerante y un escaneo de la ECU en busca de códigos de error almacenados. Cualquier fallo mecánico detectado en esta etapa detiene la sesión hasta que se solucione.
| Herramienta o sensor | Objetivo |
|---|---|
| Dinamómetro (inercial o con freno) | Mide la potencia y el par de las ruedas. |
| sensor lambda de banda ancha | Monitorea la relación aire/combustible en tiempo real. |
| Interfaz de diagnóstico de la ECU | Lee y escribe mapas del motor |
| Software de registro de datos | Registra todos los parámetros simultáneamente |
| Sonda de temperatura de los gases de escape | Detecta el estrés térmico y las condiciones de escasez. |
| Sensor de detección de golpes | Identifica la detonación antes de que se produzcan daños. |
El técnico y el piloto tienen roles definidos. El técnico supervisa los datos y controla la sesión desde una estación de trabajo. El piloto, si está presente en la moto, mantiene una posición constante del acelerador durante las pruebas con frenado. En la mayoría de las configuraciones modernas, la moto se desplaza sin conductor sobre el rodillo, mientras el técnico opera de forma remota.
Consejo práctico: Lleva tu moto al banco de pruebas con el depósito lleno y a su temperatura normal de funcionamiento. Los arranques en frío y los niveles bajos de combustible introducen variables que distorsionan las mediciones de referencia.

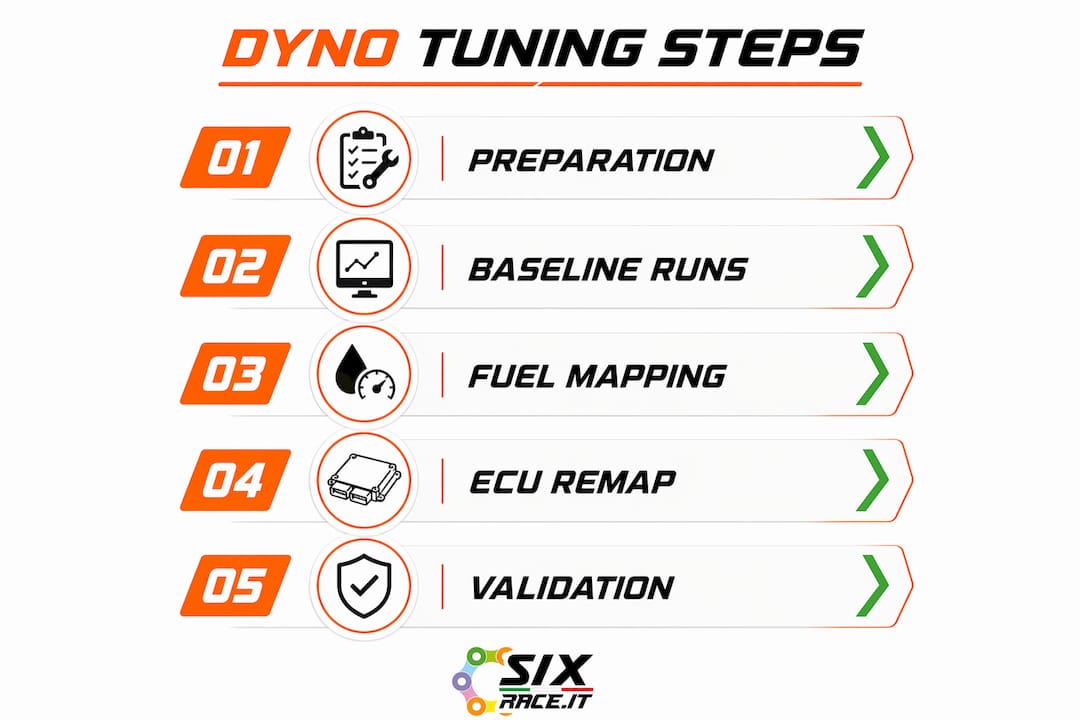

Ejecución paso a paso del proceso de ajuste del dinamómetro de la motocicleta
El proceso profesional de ajuste en banco de pruebas sigue una secuencia definida. Cada paso se basa en el anterior, y saltarse cualquier fase conlleva el riesgo de un ajuste impreciso o daños en el motor.
- Revisión diagnóstica preliminar. El técnico escanea la ECU en busca de códigos de error y revisa el mapa actual del motor. Cualquier anomalía se registra antes de que comience la sesión.

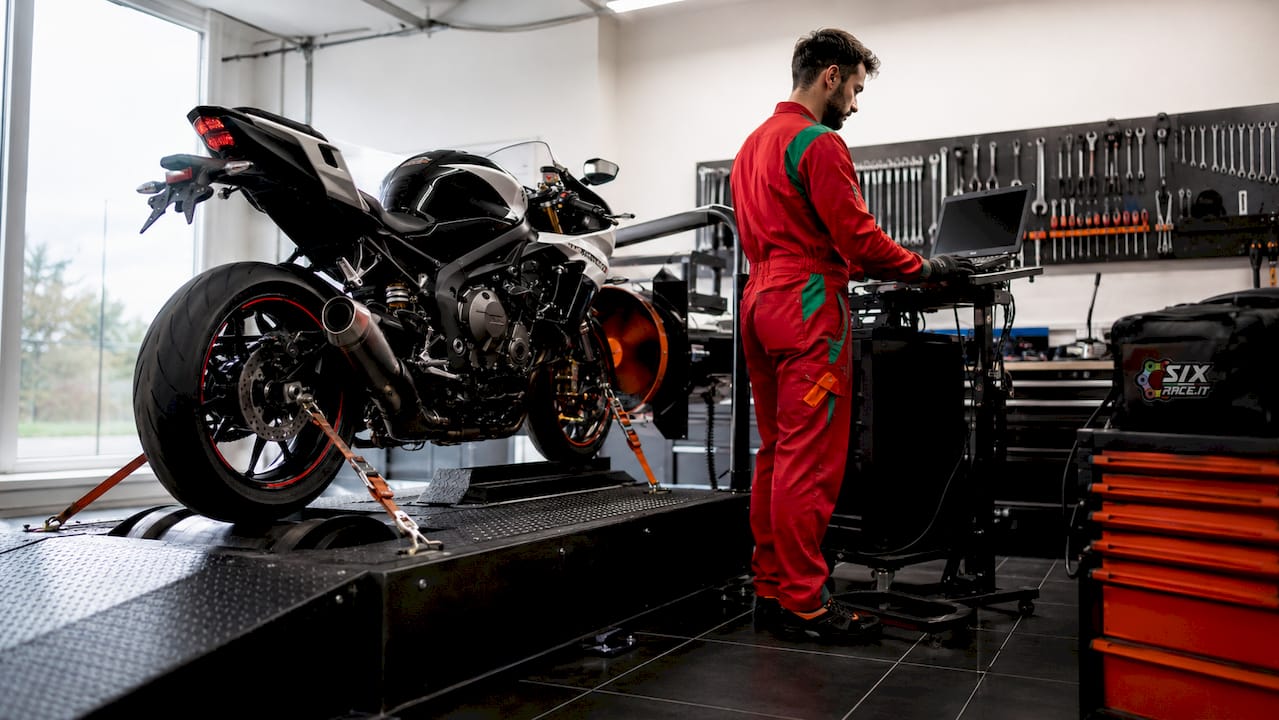

- Instalación en banco de pruebas. La moto se sujeta al rodillo con correas en la horquilla delantera y el subchasis trasero. Se comprueba cuidadosamente la alineación de las ruedas con el rodillo.
- Pruebas de medición de referencia. La moto realiza varias pruebas a máxima aceleración en la misma marcha para establecer una referencia repetible. La potencia, el par motor y la relación aire/combustible se registran simultáneamente.
- Ajuste del mapa. El técnico modifica el mapa de combustible y el avance del encendido basándose en los datos de referencia. Los ajustes se realizan en zonas específicas de revoluciones por minuto donde el motor muestra debilidad o exceso de mezcla rica.
- Se realizan verificaciones. Tras cada ajuste, la moto vuelve a funcionar para confirmar que el cambio ha producido el resultado deseado. Este ciclo se repite hasta que el mapa se estabiliza.
- Prueba final de rango completo. Una prueba completa en todo el rango de rpm confirma que el mapa optimizado ofrece ganancias consistentes sin anomalías.
- Registro e informe de datos. Todos los parámetros, incluidas las curvas de potencia, las curvas de par, la relación aire/combustible, el momento de encendido, la temperatura de los gases de escape y la detección de detonaciones, se guardan y se presentan al propietario.
La reprogramación personalizada de la ECU ofrece un mejor equilibrio entre fiabilidad y rendimiento que los módulos auxiliares, ya que funciona directamente dentro del sistema de gestión del motor. Los dispositivos auxiliares interceptan las señales en lugar de reescribir el mapa subyacente, lo que limita su precisión y puede provocar inestabilidad a altas revoluciones.
La fase de ajuste del mapa de combustible es donde reside la mayor parte de la habilidad. El técnico busca áreas donde la relación aire/combustible sea pobre, lo que aumenta el riesgo de detonación, o excesivamente rica, lo que provoca desperdicio de combustible y reduce la potencia. El avance del encendido se ajusta simultáneamente, ya que adelantarlo demasiado en una mezcla pobre causa picado de bielas.
Consejo profesional: Realice siempre al menos tres pruebas de referencia antes de modificar el mapa. Una sola prueba puede verse afectada por la temperatura de los neumáticos o una breve fluctuación del sensor. Tres pruebas consistentes confirman la fiabilidad de los datos.
¿Cómo mide el dinamómetro el rendimiento y por qué son importantes los diferentes modos de funcionamiento?
El modo de funcionamiento del dinamómetro influye directamente en la calidad y utilidad de los datos que produce. Elegir el modo incorrecto para el objetivo de ajuste supone una pérdida de tiempo y puede dar lugar a un mapa inexacto.
Un dinamómetro inercial funciona midiendo la velocidad de aceleración del tambor giratorio bajo la acción del motor. El cálculo es sencillo: cuanto más pesado sea el tambor y más rápido gire, mayor será la potencia que genere el motor. Este modo es adecuado para diagnósticos rápidos y comparaciones antes y después, pero no permite mantener el motor en un punto de funcionamiento fijo para una puesta a punto estable.
Un dinamómetro con freno utiliza un freno de corrientes de Foucault o hidráulico para contrarrestar la fuerza del rodillo a una carga fija. El técnico puede mantener el motor a exactamente 4000 rpm a plena carga durante el tiempo que sea necesario. Esto permite un ajuste preciso del mapa de combustible en ese punto específico antes de pasar al siguiente rango de rpm.
| Característica | Dinamo inercial | banco de pruebas con freno |
|---|---|---|
| Velocidad de prueba | Rápido | Más lento |
| Precisión de la medición | Moderado | Alto |
| Pruebas en estado estacionario | No es posible | Capacidad estándar |
| Mejor caso de uso | Comprobaciones rápidas de energía | Reprogramación completa de la ECU |
| Carga térmica en el motor | Más bajo | Más alto |
| Costo por sesión | Generalmente más bajo | Generalmente más alto |
La implicación práctica es clara. Si su objetivo es una reprogramación completa de la ECU en todo el rango de revoluciones , un banco de pruebas con freno le brinda al técnico el control necesario para ajustar cada celda del mapa de combustible individualmente. Un banco de pruebas inercial es adecuado para confirmar que un nuevo escape o filtro de aire ha producido la ganancia de potencia esperada.
Problemas comunes y consejos para la resolución de problemas durante la puesta a punto en banco de pruebas.
La puesta a punto en banco de potencia revela problemas que pasan desapercibidos en carretera. Los gráficos del banco de potencia diagnostican irregularidades ocultas más allá de la potencia máxima, revelando puntos muertos, relaciones aire/combustible erráticas y fallos de encendido que resultan difíciles de percibir en carretera, pero que se aprecian claramente en los datos.
Los problemas más frecuentes que se presentan durante las sesiones incluyen:
- Lecturas incorrectas del sensor. Un sensor lambda defectuoso reporta una relación aire/combustible errónea, lo que provoca que el técnico enriquezca o empobrezca la mezcla en un mapa que ya era correcto. Siempre verifique la calibración del sensor antes de la primera prueba.
- Ajuste incorrecto de la bicicleta en los rodillos. Las ruedas desalineadas o las correas sueltas provocan que la bicicleta se mueva durante las aceleraciones, lo que genera cifras de potencia inconsistentes entre las diferentes series.
- Avance de encendido excesivo. En un motor estándar, adelantar demasiado el encendido provoca detonación. El sensor de detonación lo detecta, pero las detonaciones repetidas dañan los pistones y los asientos de las válvulas antes de que el técnico pueda intervenir.
- Sobrecalentamiento durante sesiones prolongadas. Las sesiones de prueba con frenado someten al motor a una carga térmica constante. Sin ventiladores de refrigeración adecuados dirigidos al radiador, la temperatura del refrigerante aumenta y la ECU reduce el avance del encendido como medida de protección.
- Errores de comunicación de la ECU. Los cables de diagnóstico incompatibles o las versiones de software obsoletas pueden provocar fallos o daños en la escritura de mapas. Confirme siempre la compatibilidad del software antes de la sesión.
La seguridad y la repetibilidad son la base de una puesta a punto eficaz en banco de pruebas. El entorno controlado permite la monitorización en tiempo real con la posibilidad de parada inmediata si algún parámetro supera los límites de seguridad. Este nivel de control es sencillamente imposible en una vía pública.
Consejo práctico: Dirige un ventilador grande de taller hacia la parte delantera de la moto durante cada prueba en el dinamómetro con frenado. Esto reproduce el flujo de aire que recibe el motor a velocidad de carretera y evita que las intervenciones de la ECU relacionadas con el calor distorsionen los datos.
¿Cuáles son los beneficios reales de la puesta a punto en banco de potencia para la conducción diaria?
La puesta a punto en banco de potencia se centra en la optimización en todo el rango de revoluciones por minuto, en lugar de buscar la máxima potencia. Esta distinción es importante porque la mayor parte de la conducción se realiza entre las 3000 y las 7000 rpm, no al límite de revoluciones.
Los beneficios tangibles de una sesión de dinamómetro realizada correctamente incluyen:
- Respuesta del acelerador más suave. Corregir una mezcla pobre o rica en el rango medio elimina la vacilación o el tirón que hacen que la conducción a baja velocidad sea agotadora.
- Mayor eficiencia en el consumo de combustible. Un mapa de combustible bien ajustado utiliza solo el combustible que el motor necesita en cada punto de carga, lo que reduce el consumo en viajes largos.
- Mayor fiabilidad. Eliminar las condiciones de mezcla pobre y corregir los mapas de sincronización propensos al picado reduce el desgaste a largo plazo de pistones, válvulas y cojinetes.
- Datos de rendimiento precisos. Al finalizar la sesión, dispondrá de curvas de potencia y par documentadas, lo que le proporcionará una base sólida para futuras modificaciones.
- Márgenes de ajuste más seguros. Una sesión profesional mantiene las relaciones aire/combustible y el encendido dentro de límites seguros, a diferencia de los ajustes agresivos para la calle que priorizan la potencia sobre la durabilidad.
Las pruebas en carretera tras la sesión en el dinamómetro son obligatorias. El entorno del dinamómetro no puede reproducir todas las condiciones reales, en particular las estrategias adaptativas que la ECU activa solo bajo ciclos variables de carga y temperatura en carretera. Una breve prueba de validación confirma que el mapa se comporta correctamente en tráfico, a velocidades de autopista y durante aceleraciones bruscas desde bajas revoluciones.
Sixrace ofrece componentes de alto rendimiento de marcas como Dynojet y Evotech Performance, ideales para un motor recién optimizado. Instalar accesorios de calidad para motocicletas después de una prueba en banco de potencia garantiza que el hardware se ajuste al mapa calibrado.
Conclusiones clave
La puesta a punto en banco de pruebas es un proceso de diagnóstico y optimización que mejora la facilidad de conducción, la fiabilidad y la eficiencia del combustible en todo el rango de revoluciones por minuto, no solo en la potencia máxima.
| Punto | Detalles |
|---|---|
| Duración de la sesión | Una sesión estándar en banco de pruebas dura aproximadamente una hora, y abarca la preparación, las pruebas, el análisis y la elaboración de informes. |
| Selección del modo Dyno | Elija un banco de pruebas con freno para la reprogramación completa de la ECU y un banco de pruebas inercial para comprobaciones rápidas de verificación de potencia. |
| Parámetros monitorizados | La potencia, el par motor, la relación aire/combustible, el momento del encendido, la temperatura de los gases de escape y el picado de bielas se registran simultáneamente. |
| Se requiere validación de la carretera | Tras una sesión en banco de potencia, realice siempre una prueba en carretera para confirmar que el mapa funciona correctamente en condiciones reales. |
| Se prefiere la reasignación personalizada. | Las reprogramaciones personalizadas de la ECU ofrecen mayor fiabilidad y equilibrio que los módulos auxiliares, ya que funcionan directamente dentro del sistema de gestión del motor. |
Por qué creo que la mayoría de los motociclistas no entienden lo que realmente hace un dinamómetro.
La mayoría de los pilotos acuden a una sesión de dinamómetro esperando obtener una cifra de potencia mayor. Esta expectativa es un error casi total. Lo más valioso que se obtiene en una sesión de dinamómetro no es la cifra máxima en la parte superior de la gráfica, sino la forma de la curva que se encuentra debajo.
He visto motos con cifras de potencia máxima perfectamente respetables que resultaban incómodas de conducir debido a que el rango medio era un desastre con puntos de mezcla pobre y una inyección de combustible errática. Una prueba en banco de potencia solucionó el problema, y el propietario comentó que la moto se sentía completamente transformada en carretera, a pesar de que la potencia máxima apenas varió. Eso es lo que realmente se consigue con una puesta a punto equilibrada del motor.
Otro error común que encuentro es creer que una prueba en banco de potencia solo sirve para motos modificadas. Una moto estándar con 10.000 kilómetros también se beneficia de la misma manera. El banco de potencia revela si la configuración de fábrica sigue siendo la adecuada para el estado actual del motor, especialmente después de un cambio de filtro, un cambio de escape o simplemente el desgaste natural que modifica las necesidades de combustible del motor con el tiempo.
Mi consejo sincero es este: considera tu primera sesión en el dinamómetro como una cita de diagnóstico, no como una mejora de rendimiento. Ve con la intención de comprender tu motor, no de batir un récord. Las mejoras de rendimiento llegarán de forma natural con esa mentalidad.
— Matteo
Piezas y accesorios para optimizar tu tuning en Sixrace.
Los componentes de calidad marcan la diferencia entre un motor optimizado que rinde al máximo y uno que rinde por debajo de su capacidad porque el hardware no puede seguir el ritmo del mapa.
Sixrace ofrece un amplio catálogo de piezas de alto rendimiento y repuestos, clasificados por marca, modelo y año, para que puedas confirmar la compatibilidad antes de comprar. Tanto si necesitas piezas para las válvulas de tu motor tras una reparación comorepuestos para una puesta a punto, el catálogo de Sixrace abarca motocicletas de carretera, deportivas, de turismo, de aventura y todoterreno. Disponemos de marcas como Dynojet, Evotech Performance y HP Corse, además de una amplia gama de componentes de mantenimiento. Accede a tu descuento reservado y consulta la gama completa en la página de descuentos de Sixrace para conseguir el mejor precio en tu próximo pedido.
Preguntas frecuentes
¿Qué es la puesta a punto en banco de pruebas de motocicletas?
La puesta a punto de una motocicleta en un banco de pruebas es el proceso de medir y ajustar los parámetros de rendimiento del motor, incluyendo la potencia, el par motor y la relación aire/combustible, en un dinamómetro para optimizar el funcionamiento del motor en todo su rango de revoluciones por minuto.
¿Cuánto tiempo dura una sesión de ajuste en banco de pruebas?
Una sesión estándar en el banco de pruebas dura aproximadamente una hora e incluye la preparación, varias pruebas, el análisis de datos y un informe de rendimiento documentado.
¿Cuál es la diferencia entre un dinamómetro inercial y uno con freno?
Un dinamómetro inercial mide la potencia acelerando un tambor giratorio y es adecuado para comprobaciones rápidas, mientras que un dinamómetro con freno mantiene el motor a un régimen de revoluciones fijo mediante un freno de corrientes parásitas y es necesario para una reprogramación precisa de la ECU.
¿Es necesario realizar pruebas en carretera después de la puesta a punto en banco de potencia?
Es necesario realizar pruebas en carretera después de una sesión en el banco de pruebas para confirmar que el mapa ajustado funciona correctamente en condiciones reales, ya que el entorno del banco de pruebas no puede replicar todas las estrategias adaptativas del motor que se activan durante la conducción normal.
¿La puesta a punto en banco de potencia es solo para motocicletas modificadas?
La puesta a punto en banco de pruebas beneficia tanto a las motocicletas modificadas como a las estándar. Permite diagnosticar irregularidades en la alimentación de combustible, mezclas pobres y problemas de sincronización del encendido que afectan la facilidad de conducción y la fiabilidad, independientemente de si se han instalado piezas de recambio.
