Misure viti speciali evotech italy in ergal

Guarda la tabella completa excel delle misure viti speciali ergal evotech performance => Tabella Misura Viti Evoteh Italia

In questa pagina puoi consultare la tabella completa delle misure delle viti speciali Evotech Italy in Ergal e individuare il codice piĂš adatto alla tua moto.

Per ogni vite sono indicati il diametro del filetto, la lunghezza totale del gambo, il diametro e la lunghezza del cilindro e il diametro della testa.

Prima dell'acquisto confronta tutte le quote con la vite originale o con il componente sul quale deve essere installata.

Viti in Ergal 7075 T6 per moto

Le viti speciali Evotech Italy sono ricavate dal pieno partendo da barre di Ergal 7075 T6 e lavorate mediante macchine CNC.

Il materiale e il processo produttivo permettono di ottenere viti precise, resistenti e molto leggere. Le viti in Ergal possono pesare meno di un terzo rispetto a viti equivalenti realizzate in acciaio.

La viteria in Ergal è indicata soprattutto per il fissaggio di componenti non strutturali della moto.

Dove utilizzare le viti in Ergal

Le viti speciali in Ergal possono essere utilizzate, a seconda della misura e dell'applicazione, per fissare:

  • parafanghi;
  • carene;
  • cupolini;
  • telaietti anteriori non strutturali;
  • braccialetti della leva frizione;
  • paratacchi delle pedane;
  • coperchi laterali del motore;
  • serbatoi dell'olio freno;
  • tappi del serbatoio;
  • staffe e supporti vari;
  • supporti del silenziatore, quando previsto dal produttore.

Attenzione: le viti in Ergal non devono essere utilizzate per fissaggi strutturali, impianti frenanti, sospensioni, ruote o altri componenti critici per la sicurezza, salvo espressa indicazione del costruttore.

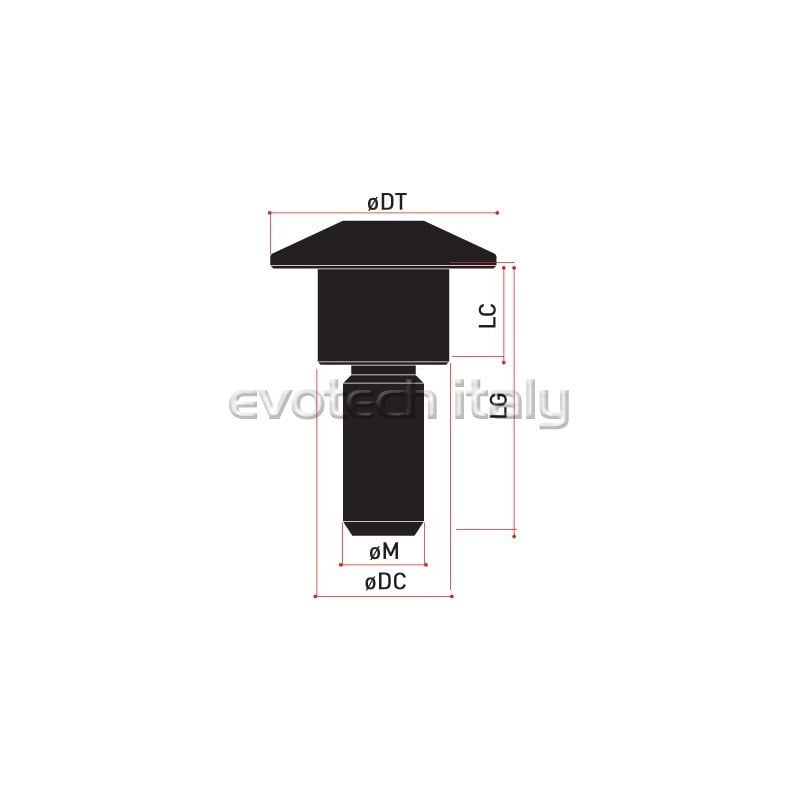

Come leggere la tabella delle misure

Le sigle utilizzate nella tabella indicano:

  • M: diametro nominale del filetto in millimetri.
  • LG: lunghezza totale del gambo.
  • DC: diametro della parte cilindrica.
  • LC: lunghezza della parte cilindrica.
  • DT: diametro massimo della testa.

Tutte le misure sono espresse in millimetri. Il simbolo – indica che la relativa quota non è applicabile o non è disponibile.

Tabella misure viti Ergal Evotech Italy

Codice Evotech Filetto M LG DC LC DT
VS-001 5 16,5 8,1 5,9 13,9
VS-002 5 12,5 8,1 2,8 14
VS-004 6 12,5 8,2 2,8 14
VS-005 6 16,5 8,15 4,9 14
VS-006 5 11,6 8 2,6 14
VS-007 5 12 7 2 14
VS-008 5 13 8,55 4 14
VS-009 4 12 – – 9
VS-010 6 17,4 7,9 8,4 17
VS-011 5 15 7,4 7,5 12
VS-012 5 14 8,5 6 14
VS-013 5 12 7,9 3,5 12,3
VS-014 5 13,6 7,9 5,5 12,3
VS-015 5 8 – – 19
VS-016 5 16,4 8,5 3,5 18
VS-017 6 12,5 10 4,2 14
VS-018 5 13 8,5 5 19
VS-019 5 12 8,5 3,5 19
VS-021 4 21 – – 10
VS-022 4 6,5 – – 10
VS-023 6 6,5 – – 10
VS-024 5 15 – – 8,5
VS-025 6 11,5 8,2 3,75 14
VS-026 6 15 7,9 6 14
VS-027 6 15 8,9 4 14
VS-028 6 24 9 4 14
VS-029 6 15 9,9 3,5 16,9
VS-030 6 15 9 2 14
VS-031 6 14 7,9 5,5 14
VS-032 6 21 8,25 13 17
VS-033 6 25,5 8 10,5 24
VS-034 6 19,7 9,9 8,7 17
VS-035 6 11,9 7,9 3,9 16
VS-036 6 18,3 7,8 7,8 15,6
VS-037 6 10,5 6,9 4,4 14
VS-038 6 15 7,9 6 17
VS-039 6 11 9,9 3,5 17
VS-040 6 14,5 9,4 6 17
VS-041 6 14,5 11,9 3,5 17
VS-042 6 16 9 3,8 14
VS-043 6 19,5 7,5 3,5 14
VS-044 6 20 10 3 17
VS-046 6 25,8 9,88 7,5 20,16
VS-047 6 12,5 8,7 5,9 14
VS-048 6 15 10 2,8 13,8
VS-049 6 15 10 3 14,75
VS-050 5 18 8 3,5 15
VS-051 5 10,3 8,9 2,6 15
VS-052 6 15 7,9 3 14
VS-053 6 15 9,85 5 21,8
VS-054 6 19 7,9 8 14
VS-055 6 16 10 4 14
VS-056 6 14 7,9 3,8 14
VS-057 5 15,6 7,9 2,6 14
VS-058 6 16 8,4 3,5 14
VS-059 5 15 7,4 2,3 13
VS-060 5 13 8,9 3 14
VS-061 6 15 8,9 5 14
VS-062 5 15 7 2,5 11,5
VS-063 5 20,5 7 13,5 12
VS-064 5 20,5 6,9 2,5 12
VS-065 6 11 8,2 4 14
VS-066 6 15 9,8 5,5 22
VS-067 5 12,5 8,1 4 11,7
VS-069 6 25,5 8 13,5 17
VS-070 5 11,9 6,9 2,4 11,55
VS-071 6 21 10 8 17
VS-072 5 17 9 3,2 14
VS-073 5 16 8,2 7,9 14
VS-074 6 13,6 8,3 3,6 16,2
VS-075 6 16,5 8,2 5 11,8
VS-076 6 17 9 8,8 14,8
VS-078 6 20 8,7 9,2 14
VS-079 8 30 10 5 14,7
VS-080 8 30 10 5 18
VS-081 8 20 9,9 5,5 16,7
VS-082 8 24,5 9,9 5,5 18
VS-083 6 11,5 8,3 5,5 18
VS-084 6 19 8 9 16
VS-085 6 15,6 10 5,6 18
VS-086 5 10 8,15 5,5 14
VS-087 5 10 8,15 3 14
VS-088 6 13 8,6 3 18
VS-089 6 19 8,7 9 14
VS-090 5 9 10 2,5 14
VS-091 5 10 8 2 13
VS-092 8 57,6 12,4 19 21,8
VS-093 8 24,5 9,9 5,5 14,7
VS-094 6 24,62 10,95 12,62 19,9
VS-095 6 12,5 8,9 5,5 14,6
VS-096 6 20 9,8 8,6 16,8
VS-097 5 14,5 8 4 11,8
VS-098 5 13 7 3,72 11,75
VS-099 6 25 10 12,75 19,8
VS-100 6 16 9,3 5,5 16
VS-101 6 14 8,5 4 13,7
VS-102 5 14 8 2,5 12,6
VS-103 5 12,6 8,15 3,5 14,8
VS-104 5 18,5 7,44 9 13
VS-105 5 18 8,5 4 14
VS-106 5 12,4 8 3,5 14,75
VS-107 5 15,5 8,15 5,5 14
VS-108 5 13 8,15 3 14
VS-109 5 8,7 8,5 1,7 14
VS-110 6 10,5 8,2 3,8 14,9
VS-111 5 14,5 6,3 5 13,7
VS-112 6 22,2 10 9,4 19,9
VS-113 6 15,8 8,2 2,8 15,5
VS-114 8 18 11,7 3,7 17,9
VS-115 5 15 7,8 2,9 11,8
VS-116 4 11,5 7,5 3,5 12,4
VS-117 6 16,7 8,6 3,2 18
VS-118 5 16,8 9 7,8 18
VS-119 8 23,8 10 12 16
VS-120 5 14 8 5,1 14,7
VS-121 6 16,2 8,4 2 14,9
VS-122 6 15,5 8,1 6,2 17,8
VS-124 5 17,3 5,9 4 10,7
VS-125 8 15 15,9 2,9 19,7
VS-126 6 28 9 2,7 13,9
VS-127 6 22,6 9 14,5 14,4
VS-128 5 17,9 12 9,4 19
VS-130 5 24 10 12,9 16
VS-131 8 18 11 8 22
VS-132 6 18,5 10 4,5 19,8
VS-133 8 30,8 9,9 6 14,7
VS-134 5 10,8 7,9 2,8 11,9
VS-135 6 12 8 4,7 14,7
VS-139 4 15 6,8 1,9 11
VS-140 4 10 6,8 1,9 11
VS-141 4 12 6,8 4 11
VS-142 5 15,5 7,94 7,79 19
VS-143 5 12 – – 8,9
VS-145 5 20 7 4,2 11,7
VS-146 6 18,5 9 6,7 13,8
VS-147 5 12,5 7,9 3 13,7
VS-149 5 12 5 2,5 12
VS-150 6 21 10 4 17
VS-151 5 16 7 3,8 14
VS-152 5 11 7 2 14
VS-156 5 19 7 5,9 13
VS-157 5 16,5 8,5 6 14
VS-158 5 15 8,8 3,6 13,7

Come scegliere la misura corretta della vite in Ergal

Per scegliere una vite speciale Evotech Italy non è sufficiente verificare soltanto il diametro del filetto. Due viti M5 o M6 possono avere lunghezze, spallamenti e diametri della testa differenti.

  1. Rimuovi la vite originale.
  2. Controlla il diametro nominale del filetto: M4, M5, M6 oppure M8.
  3. Misura la lunghezza totale del gambo, indicata come LG.
  4. Verifica la presenza di una sezione cilindrica non filettata.
  5. Confronta il diametro e la lunghezza del cilindro, indicati come DC e LC.
  6. Misura il diametro massimo della testa e confrontalo con il valore DT.
  7. Controlla che forma, battuta e sede della vite siano compatibili.

In caso di differenze tra la vite originale e quella selezionata, non procedere al montaggio. Una vite troppo lunga o con uno spallamento differente può danneggiare il componente o impedire un serraggio corretto.

Evotech Italy: progettazione e produzione italiana

Evotech Italy è specializzata nella progettazione e produzione di accessori e ricambi per moto. La lavorazione CNC, la selezione dei materiali e l'esperienza del team permettono di realizzare componenti precisi, leggeri e curati anche dal punto di vista estetico.

Le viti speciali in Ergal sono disponibili in differenti colori e misure, per sostituire la viteria originale e personalizzare numerosi particolari della moto.

Domande frequenti sulle misure delle viti in Ergal

Quali misure di viti in Ergal sono disponibili?

La gamma Evotech Italy comprende viti con filetto M4, M5, M6 e M8. Le misure variano anche per lunghezza del gambo, diametro dello spallamento, lunghezza della parte cilindrica e diametro della testa.

Come posso sapere quale vite Evotech è compatibile con la mia moto?

Devi confrontare le misure della vite originale con i valori M, LG, DC, LC e DT riportati nella tabella. Il solo diametro del filetto non garantisce la compatibilitĂ .

Che cosa significa vite M5, M6 oppure M8?

La lettera M indica una filettatura metrica. Il numero successivo rappresenta il diametro nominale del filetto espresso in millimetri. Una vite M5 ha quindi un filetto con diametro nominale di 5 mm.

Le viti in Ergal possono sostituire tutte le viti originali della moto?

No. La viteria in Ergal è destinata principalmente a parti non strutturali. Non deve essere utilizzata per freni, sospensioni, telai, ruote o componenti sottoposti a carichi elevati, salvo specifica approvazione del costruttore.

Le viti in Ergal sono piĂš leggere di quelle in acciaio?

SĂŹ. Grazie alla lega di alluminio Ergal 7075 T6, possono pesare meno di un terzo rispetto a viti equivalenti realizzate in acciaio.

Che differenza c'è tra LG e LC?

LG indica la lunghezza totale del gambo della vite. LC indica invece la lunghezza della sola parte cilindrica o dello spallamento non filettato.

Che cosa indicano DC e DT?

DC è il diametro della sezione cilindrica della vite. DT è il diametro massimo della testa.

Come si misura correttamente una vite speciale per moto?

Per una misurazione precisa è consigliato utilizzare un calibro. Occorre rilevare diametro del filetto, lunghezza del gambo, diametro e lunghezza dello spallamento e diametro della testa.

È necessario utilizzare una chiave dinamometrica?

È consigliabile utilizzare una chiave dinamometrica e rispettare la coppia di serraggio prevista. Un serraggio eccessivo può danneggiare sia la vite in Ergal sia il componente sul quale viene montata.

Le viti speciali Evotech Italy sono lavorate dal pieno?

SĂŹ. Le viti sono ricavate da barre in Ergal 7075 T6 mediante lavorazione CNC dal pieno.

Le quote pubblicate sono fornite come riferimento. Prima del montaggio è necessario verificare la completa compatibilità dimensionale e funzionale con la moto e con il componente interessato.
