Ein Motorrad-Kraftstoffregler ist ein Zusatzmodul, das die Einspritzsignale zwischen dem serienmäßigen Steuergerät und den Einspritzdüsen abfängt und die Kraftstoffzufuhr anpasst, ohne die werkseitige Programmierung des Steuergeräts zu verändern. Dadurch erzielen Sie messbare Verbesserungen beim Ansprechverhalten, dem Drehmoment im mittleren Drehzahlbereich und der Kraftstoffeffizienz, insbesondere nach dem Einbau eines Zubehörauspuffs oder -luftfilters. Die Installation ist vollständig reversibel , erfordert kein Durchtrennen von Kabeln und dauert in der Regel 1–2 Stunden mit einfachem Werkzeug. Sixrace führt Dynojet- und HealTech-Produkte, die nach Marke, Modell und Baujahr aufeinander abgestimmt sind, sodass die Kompatibilität bereits vor Arbeitsbeginn gewährleistet ist.
Was benötigen Sie vor Beginn der Installation?
Eine gute Vorbereitung ist der entscheidende Faktor für eine reibungslose Montage. Legen Sie alle benötigten Teile bereit, bevor Sie das Motorrad berühren.
Benötigte Werkzeuge:
- Steckschlüsselsatz (8 mm, 10 mm und 12 mm sind am gebräuchlichsten)
- Schraubendreher (Kreuzschlitz und Schlitz)
- Drehmomentschlüssel
- USB-Kabel (wird üblicherweise im Controller-Kit mitgeliefert)
- Laptop oder Desktop-Computer mit installierter PC-Software des Herstellers
- Kontaktreinigerspray
- Kabelbinder und Klebehalterungen zur Befestigung des Moduls
Benötigte Teile und Dokumentation:
- Modellspezifisches Kraftstoffregler-Kit mit Kabelbaum
- Das Servicehandbuch Ihres Motorrads (für die Anzugsmomente zum Ausbau des Kraftstofftanks)
- Eine gedruckte oder digitale Kopie der korrekten Basiskennlinie für Ihre exakte Abgas- und Ansaugkonfiguration
Vor Beginn der Arbeiten den Minuspol der Batterie abklemmen. Dies verhindert versehentliche Kurzschlüsse beim Umgang mit den Einspritzdüsensteckern. Sicherstellen, dass der Massepunkt der Batterie sauber und frei von Korrosion ist, da schlechte Masseverbindungen eine häufige Ursache für sporadische Fehler nach dem Einbau sind.
Profi-Tipp: Reinigen Sie alle Stecker mit Kontaktspray, bevor Sie den Kabelbaum anschließen. Oxidierte Pins verursachen Signalausfälle, die Sensorfehler vortäuschen und im Nachhinein bekanntermaßen schwer zu diagnostizieren sind.
Vergewissern Sie sich, dass Ihre Software installiert und die korrekte Kartendatei heruntergeladen ist, bevor Sie das Motorrad bewegen. So können Sie die Karte direkt nach der Montage laden, anstatt auf den Download warten zu müssen, während der Tank abmontiert und das Motorrad zerlegt ist.

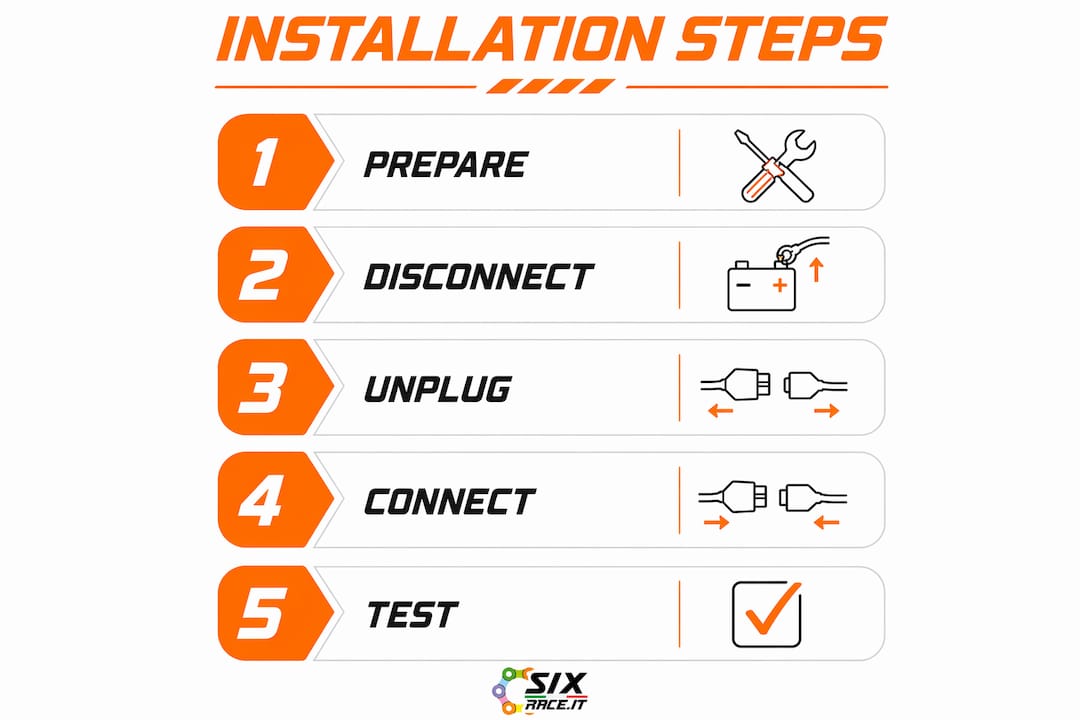

So installieren Sie einen Motorrad-Kraftstoffregler: Schritt für Schritt
Die Plug-and-Play-Verbindungsmethode verwendet durchgehend OEM-Steckverbinder, sodass kein Spleißen oder Löten erforderlich ist. Das unten beschriebene Verfahren gilt für die meisten modernen Motorräder mit Kraftstoffeinspritzung.
Entfernen Sie den Kraftstofftank oder die Sitzbankverkleidung. Die genaue Vorgehensweise entnehmen Sie bitte Ihrem Werkstatthandbuch. Bei den meisten Sport- und Naked Bikes lässt sich der Tank nach dem Lösen zweier Schrauben und dem Abklemmen der Kraftstoffleitung anheben. Bei Touring-Modellen reicht unter Umständen eine Seitenverkleidung aus, um an die Einspritzdüsenanschlüsse zu gelangen.
Suchen Sie die Einspritzdüsenstecker. Die meisten Reihenvierzylindermotoren haben vier Einspritzdüsenstecker, die oben am Motorblock entlang verlaufen. V-Twin-Motoren haben typischerweise zwei, einen pro Zylinder. Identifizieren Sie jeden Stecker, bevor Sie etwas abziehen.
Suchen Sie das Kabel des Drosselklappenstellungssensors (TPS). Der TPS-Stecker befindet sich üblicherweise in der Nähe des Drosselklappengehäuses. Der Kabelbaum des Kraftstoffsteuergeräts greift auf dieses Signal zu, um die Drosselklappenstellung zu erfassen und die Kraftstoffzufuhr entsprechend anzupassen.

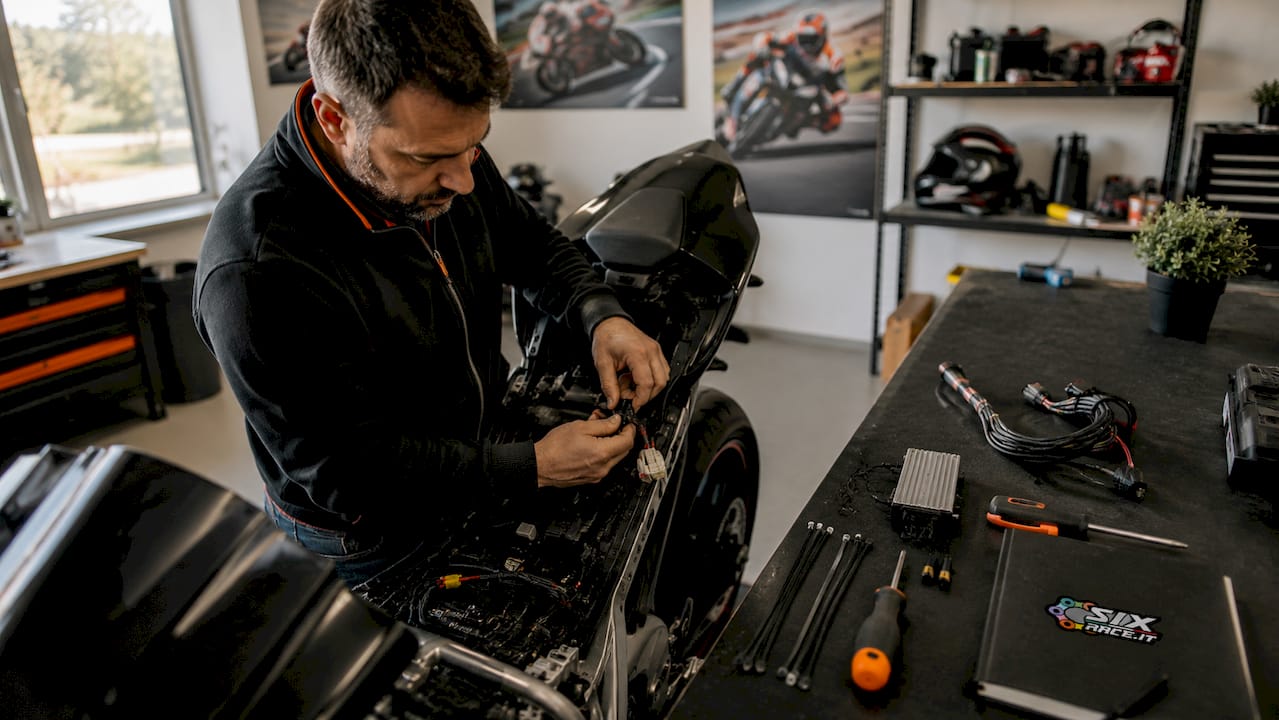

Schließen Sie den Kabelbaum des Kraftstoffreglers an. Trennen Sie die Stecker der einzelnen Einspritzdüsen vom Originalkabelbaum. Stecken Sie den Kabelbaum des Kraftstoffreglers dazwischen, sodass die Reglerseite mit der Einspritzdüse und die Durchgangsseite mit dem Originalkabelbaum verbunden wird. Wiederholen Sie dies für jede Einspritzdüse. Schließen Sie den TPS-Anschluss gemäß der Anleitung des Kits an.
Schließen Sie das Massekabel an. Führen Sie das Massekabel des Controllers direkt zum Minuspol der Batterie. Ein Massepunkt am Chassis ist nur dann zulässig, wenn er aus blankem Metall besteht und keine Lackierung oder Korrosion aufweist.
Montieren Sie das Steuergerät. Befestigen Sie das Modul mit der mitgelieferten Klebehalterung und den Kabelbindern unter dem Sitz oder in der Nähe des Luftfilterkastens. Achten Sie darauf, dass es nicht mit dem Auspuff oder beweglichen Teilen in Berührung kommt. Das Modul muss flach aufliegen und darf nicht unter Spannung des Kabelbaums stehen.
Schließen Sie die Batterie wieder an und führen Sie einen Vorab-Map-Check durch. Bevor Sie eine Map laden, schließen Sie die Batterie wieder an und schalten Sie die Zündung ein. Die Kontrollleuchte des Steuergeräts (falls vorhanden) sollte aufleuchten. Prüfen Sie, ob im Kombiinstrument Fehlercodes angezeigt werden.
Verbinden Sie den Controller per USB und laden Sie die Basiskarte. Schließen Sie das USB-Kabel an Ihren Laptop an. Öffnen Sie die Herstellersoftware, wählen Sie Ihr Motorradmodell, den Auspufftyp und die Luftfilterkonfiguration aus und laden Sie anschließend die passende Basiskarte hoch.
Profi-Tipp: Fotografieren Sie jeden Stecker, bevor Sie ihn abziehen. Bei komplexen Kabelbäumen kann man Einspritzdüsenstecker leicht mit Sensorsteckern verwechseln, insbesondere bei Reihenvierzylindermotoren, wo die Stecker eng beieinander liegen.
Die Montagezeit beträgt im Durchschnitt 1–2 Stunden für die meisten Touring- und Sportmodelle mit einfachem Werkzeug. Weniger erfahrene Fahrer sollten zusätzliche Zeit einplanen, um die Bedienungsanleitung zu lesen und die Anschlüsse vor dem Zusammenbau sorgfältig zu überprüfen.
Wie stimmt man einen Kraftstoffregler nach dem Einbau ab?
Das Laden einer Basiskennlinie ist der Ausgangspunkt, nicht das Ziel. Eine Basiskennlinie liefert ein kalibriertes Start-Kraftstoffprofil für eine bekannte Abgas- und Ansaugkombination, aber Ihr spezifisches Motorrad profitiert von einer weiteren Optimierung.
Der Autotune-Prozess funktioniert wie folgt:
- Montieren Sie eine Breitband-Lambdasonde am Auspuff (einige Steuergeräte haben diese integriert; andere benötigen ein separates Modul).
- Fahren Sie über 50–100 Meilen unter verschiedenen Fahrbedingungen: Stadtverkehr, Autobahnfahrten und starke Beschleunigung.
- Die Autotune-Funktion liest das Luft-Kraftstoff-Verhältnis in Echtzeit aus und passt die Kraftstoffkennlinie schrittweise an.
- Nach der Sitzung verbinden Sie sich per USB und überprüfen Sie die protokollierten Korrekturen in der Software.
Eine automatische Optimierung über 80–160 Kilometer unter verschiedenen Drosselklappenbedingungen erzeugt eine Kennlinie, die speziell auf Ihr Motorrad, Ihren Auspuff und Ihren Fahrstil abgestimmt ist. Diese ist deutlich genauer als eine statische Basiskennlinie.
Die präziseste Alternative ist die Abstimmung auf dem Leistungsprüfstand. Eine Messung mit einem erfahrenen Tuner liefert in einer kontrollierten Umgebung innerhalb von zwei bis drei Stunden ein vollständig optimiertes Kennfeld. Die Kosten sind zwar höher, das Ergebnis ist jedoch ein Kennfeld, das die spezifischen Toleranzen Ihres Motors berücksichtigt.
Serienmäßige EFI-Kennfelder sind aus Emissionsgründen mager ausgelegt. Nachträgliche Optimierungen reichern das Gemisch an, was die Leistung verbessert, aber den Kraftstoffverbrauch und die Einhaltung lokaler Emissionsnormen beeinträchtigen kann. Fahrer in Regionen mit Euro-5-Norm sollten beachten, dass neuere Steuergeräte für die Kraftstoffsteuerung emissionskonforme Kennfeldbegrenzungen anwenden, um die Straßenzulassung zu erhalten. Dies schränkt den Einstellbereich im Vergleich zu älteren Geräten ein.
Profi-Tipp: Speichern Sie Ihre Original-Basiskennlinie als separate Datei, bevor Sie Änderungen vornehmen. Falls Sie das Motorrad jemals im Rahmen eines Garantiefalls oder für den Weiterverkauf in den Werkszustand zurückversetzen müssen, können Sie die Originalkennlinie innerhalb weniger Minuten wiederherstellen.
Was sind die häufigsten Probleme mit Kraftstoffreglern?
Die meisten Probleme, die nach der Installation auftreten, lassen sich auf eine von drei Ursachen zurückführen: eine mangelhafte Masseverbindung, eine falsche Zuordnung oder einen lockeren Kabelbaumstecker.
Symptome und Lösungen:
- Unruhiger Leerlauf oder Abwürgen: Überprüfen Sie zuerst das Massekabel. Eine sichere Masseverbindung zum Minuspol der Batterie behebt die meisten sporadischen Fehler. Prüfen Sie erneut, ob der Stecker des Drosselklappenpotentiometers (TPS) fest sitzt.
- Keine Leistungsänderung nach der Installation: Überprüfen Sie, ob die korrekte Kennlinie geladen ist. Eine falsche Basiskennlinie (falsche Abgas- oder Ansaugkonfiguration) führt zu keiner oder nur geringfügiger Leistungsverbesserung. Aktualisieren Sie die Controller-Firmware über die Software des Herstellers.
- Fehlercodes im Kombiinstrument: Trennen und verbinden Sie jeden Stecker des Einspritzdüsenkabelbaums. Ein nicht richtig sitzender Stecker löst bei geschlossenen EFI-Systemen Sensorfehlercodes aus.
- Schlechtes Kaltstartverhalten: Kaltes Wetter beeinflusst die Sensormesswerte. Einige Steuergeräte ermöglichen softwareseitige Anpassungen der Kaltstartanreicherung. Prüfen Sie, ob der Stecker des Kühlmitteltemperatursensors frei ist.
- Leistungsverschlechterung im Laufe der Zeit: Überprüfen Sie die Kabelführung auf Scheuerstellen an Rahmenkanten oder dem Auspuff. Ersetzen Sie beschädigte Kabelabschnitte.
Fahrer, die einen Kraftstoffregler an ein geschlossenes elektronisches Einspritzsystem (EFI) anschließen, sollten prüfen, ob die Korrekturen des Sauerstoffsensors im System mit den Einstellungen des Reglers in Konflikt stehen. Bei manchen Motorrädern korrigiert das serienmäßige Steuergerät (ECU) das Kraftstoffgemisch aktiv zurück in Richtung des Werksvorgabewerts und überschreibt dabei teilweise die Kennlinie des Reglers. Durch Deaktivieren der geschlossenen Regelkreiskorrektur in der Software, sofern der Regler dies zulässt, lässt sich der Konflikt beheben.
Die routinemäßige Wartung ist unkompliziert. Überprüfen Sie alle 8.000 Kilometer die Steckverbindungen und installieren Sie Firmware-Updates, sobald der Hersteller diese veröffentlicht. Updates enthalten häufig überarbeitete Basiskennfelder für neue Abgasanlagen und Korrekturen bekannter Softwareprobleme.
Wichtigste Erkenntnisse
Für eine erfolgreiche Installation eines Kraftstoffreglers sind eine korrekte Vorbereitung, eine saubere Masseverbindung und die anschließende Abstimmung mit einer modellspezifischen Kennlinie erforderlich.
| Punkt | Details |
|---|---|
| Vorbereitung ist entscheidend | Bevor Sie beginnen, legen Sie alle Werkzeuge, das passende Geschirr und die Basiskartendatei bereit. |
| Kein Drahtschneiden erforderlich | Der Plug-and-Play-Kabelbaum verbindet die serienmäßigen Einspritzdüsenstecker mit dem Kabelbaum des Steuergeräts. |
| Qualität der Erdungsverbindung | Um Fehler zu vermeiden, sollte das Massekabel direkt an den Minuspol der Batterie angeschlossen werden. |
| Automatisches Tuning über 50–100 Meilen | Fahren Sie mit unterschiedlichen Gaspedalstellungen, damit der Controller die Kraftstoffkennlinie präzise anpassen kann. |
| Vollständig reversible Installation | Durch das Entfernen des Controllers und das Neuladen der Standardkarte werden die Werkseinstellungen wiederhergestellt. |
Warum die Vorbereitung wichtiger ist als die Installation selbst
Ich habe schon Fahrer erlebt, die stundenlang einen Kraftstoffregler reparieren mussten, der in weniger als 45 Minuten eingebaut worden war. Fast immer lag das Problem nicht am Einbau selbst, sondern an der Vorbereitung – oder besser gesagt, an deren Fehlen.
Der häufigste Anfängerfehler ist die Verwendung des richtigen Steuergeräts für die falsche Kennlinie. Eine Basiskennlinie, die für eine komplette Zubehör-Auspuffanlage entwickelt wurde, führt bei einer Serienauspuffanlage zu einem zu fetten Gemisch und damit zu einem schlechteren Ansprechverhalten als mit dem werkseitigen Steuergerät. Die Kennlinie muss immer exakt auf Ihre Hardwarekonfiguration abgestimmt sein, nicht nur auf Ihr Motorradmodell.
Der zweite Fehler besteht darin, die Installation von Anfang an als endgültig zu betrachten. Die Reversibilität eines Zusatzsteuergeräts ist einer seiner größten Vorteile gegenüber einem ECU-Flash. Sollten Sie mit dem Ergebnis nicht zufrieden sein oder ein Garantiefall die Werksspezifikation erfordern, können Sie das Steuergerät entfernen und die Originalsoftware spurlos wiederherstellen. Diese Flexibilität sollte unbedingt erhalten bleiben, indem die originalen Kabelbaumstecker während des gesamten Vorgangs sauber und unbeschädigt gehalten werden.
Durch Leistungsoptimierung wird das Verbrennungsprofil des Motors verändert, was sich auf das Ansprechverhalten und die Abgaswerte auswirkt. Wägen Sie die potenziellen Leistungssteigerungen gegen die geltenden Vorschriften und die Garantiebedingungen des Herstellers ab, bevor Sie sich für eine aggressive Optimierung entscheiden. Eine moderate, gut abgestimmte Kennfeldoptimierung liefert oft eine nutzbarere Leistung als eine maximale Gemischanreicherung, die zu Leistungseinbrüchen oder Problemen mit den Abgaswerten führen kann.
Geduld während des Autotuning-Prozesses zahlt sich aus. Fahrer, die die gesamte 80–160 km lange Autotuning-Session absolvieren, berichten übereinstimmend von einem sanfteren Ansprechverhalten des Gaspedals und einem geringeren Kraftstoffverbrauch als diejenigen, die nach 30 km abbrechen. Das Steuergerät benötigt den vollen Drehzahlbereich, um eine präzise Korrekturkennlinie zu erstellen.
— Matteo
Sixrace: Kraftstoffregler und Leistungszubehör
Sixrace bietet ein umfassendes Sortiment an Dynojet-Kraftstoffreglern und HealTech-Tuningprodukten , die jeweils nach Motorradmarke, -modell und -baujahr zusammengestellt sind, um Kompatibilitätsprobleme zu vermeiden. Egal ob Sportmotorrad, Adventure-Tourer oder Motocross-Maschine – der Katalog enthält alle Komponenten, die Sie für eine vollständige Installation benötigen.
Sixrace-Kunden in ganz Europa profitieren von wettbewerbsfähigen Preisen, Sendungsverfolgung und mehrsprachigem Support. Der Motorradzubehörkatalog umfasst neben den Kraftstoffmanagement-Produkten selbst auch Montagewerkzeuge, Verbrauchsmaterialien und Ersatzteile. Nutzen Sie den exklusiven Sixrace-Rabatt und sichern Sie sich den besten Preis für Ihren nächsten Kauf von Performance-Produkten.
Häufig gestellte Fragen
Was ist ein Zusatzkraftstoffregler?
Ein Zusatzsteuergerät für die Kraftstoffzufuhr ist ein Modul, das zwischen dem serienmäßigen Steuergerät und den Einspritzdüsen geschaltet wird und die Kraftstoffzufuhrsignale anpasst, ohne die werkseitige Programmierung des Steuergeräts zu überschreiben. Das serienmäßige Steuergerät bleibt voll funktionsfähig, und das Zusatzsteuergerät kann jederzeit entfernt werden, um die Werksspezifikation wiederherzustellen.
Wie lange dauert der Einbau eines Kraftstoffreglers?
Die Installation dauert bei den meisten Motorradmodellen durchschnittlich 1–2 Stunden und erfordert einen Steckschlüsselsatz, Schraubendreher und einen Drehmomentschlüssel. Fahrer, die mit dem Kabelbaum ihres Motorrads nicht vertraut sind, sollten mehr Zeit einplanen.
Wird der Einbau eines Kraftstoffreglers die Garantie meines Motorrads beeinträchtigen?
Da für den Einbau keine dauerhaften Änderungen an der Verkabelung erforderlich sind, wird das Motorrad durch den Ausbau des Steuergeräts und das Neuaufspielen der Originalsoftware wieder in den Werkszustand versetzt. Dadurch bleibt die Garantie im Gegensatz zu einem ECU-Flash erhalten.
Funktionieren Kraftstoffregler in geschlossenen EFI-Systemen?
Kraftstoffregler arbeiten in geschlossenen EFI-Systemen, jedoch können die Korrekturen des serienmäßigen Steuergeräts (ECU) durch den Sauerstoffsensor die Reglereinstellungen teilweise überschreiben. Die Deaktivierung der Regelungskorrektur in der Regler-Software behebt diesen Konflikt in Systemen, in denen diese Funktion verfügbar ist.
Sind Kraftstoffregler in Europa straßenzugelassen?
Neuere Kraftstoffsteuergeräte erfüllen die Euro-5-Abgasnormen durch die Anwendung von Einstellgrenzen, die die Anpassungen innerhalb der zulässigen Grenzen halten. Fahrer sollten sich vor der Verwendung aggressiver Einstellprofile über die örtlichen Vorschriften informieren, da Modifikationen, die die Emissionen erhöhen, die Straßenzulassung beeinträchtigen können.
